【产品功能】
检定人员装好被检表后,在计算机软件中菜单选择被检表的信息,仪器按照国家有关计量检定规程开始自动检定, 伺服电机驱动光栅和被检表，使其产生位移，图像采集系统拍摄被检表表盘图像并识别每个检定点的读数，表盘读数结果同光栅的标准位移相比较后，计算出被检表的各项示值误差，并以多种格式打印记录和证书报告等。
【检定仪配置】

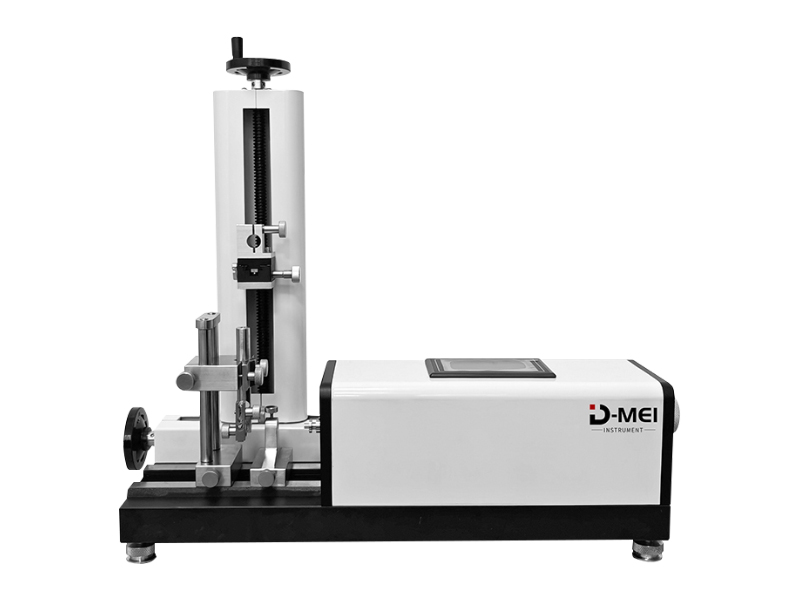

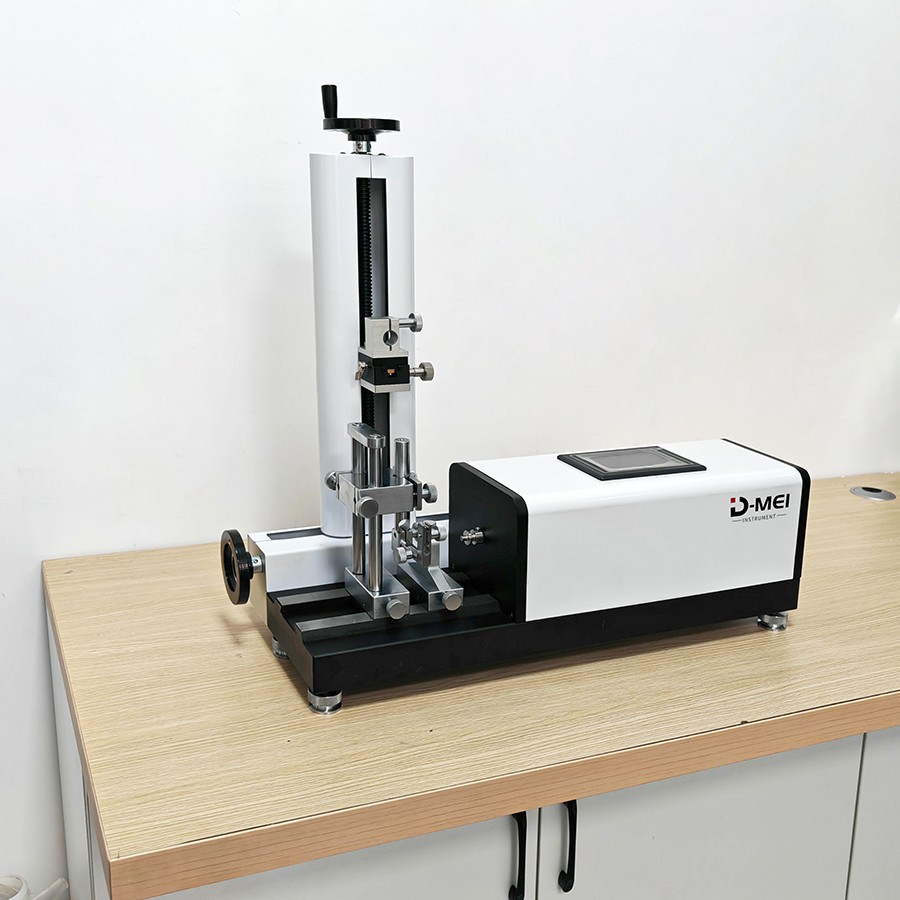

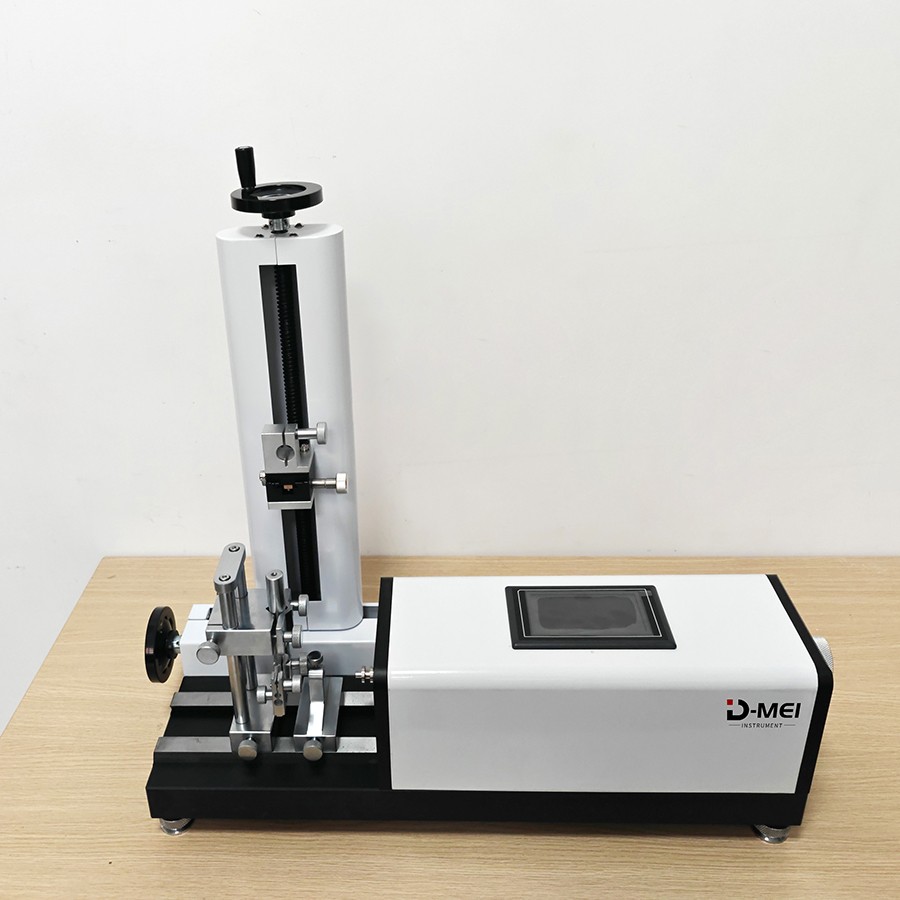

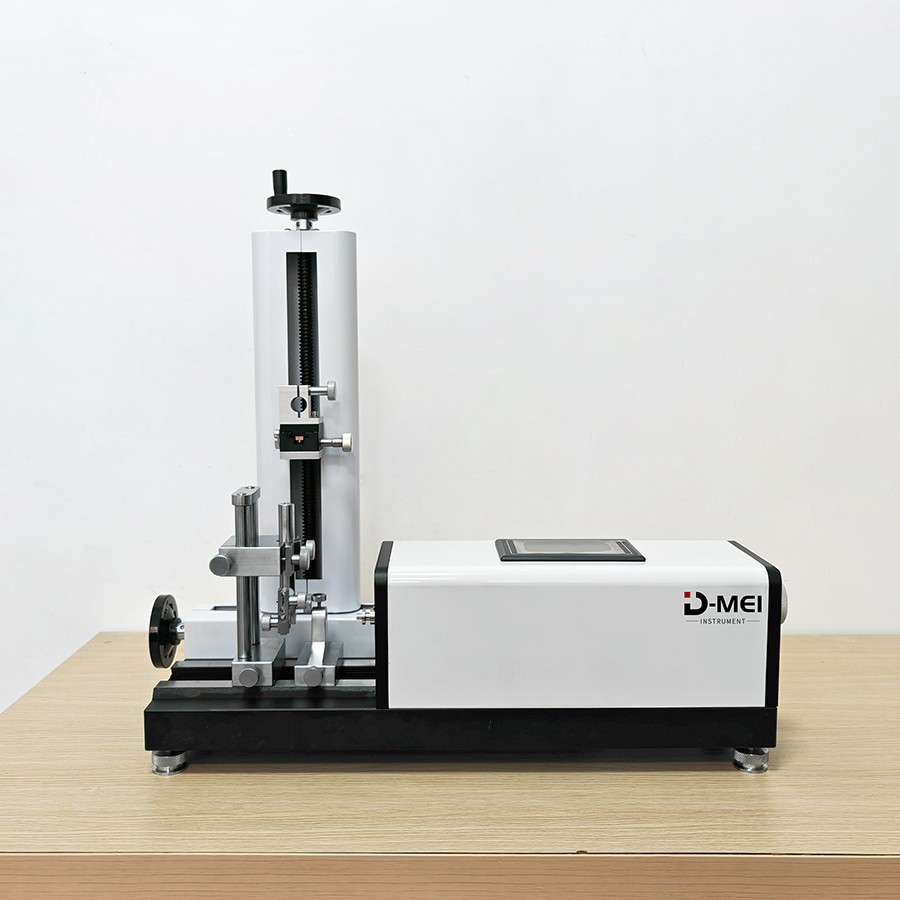

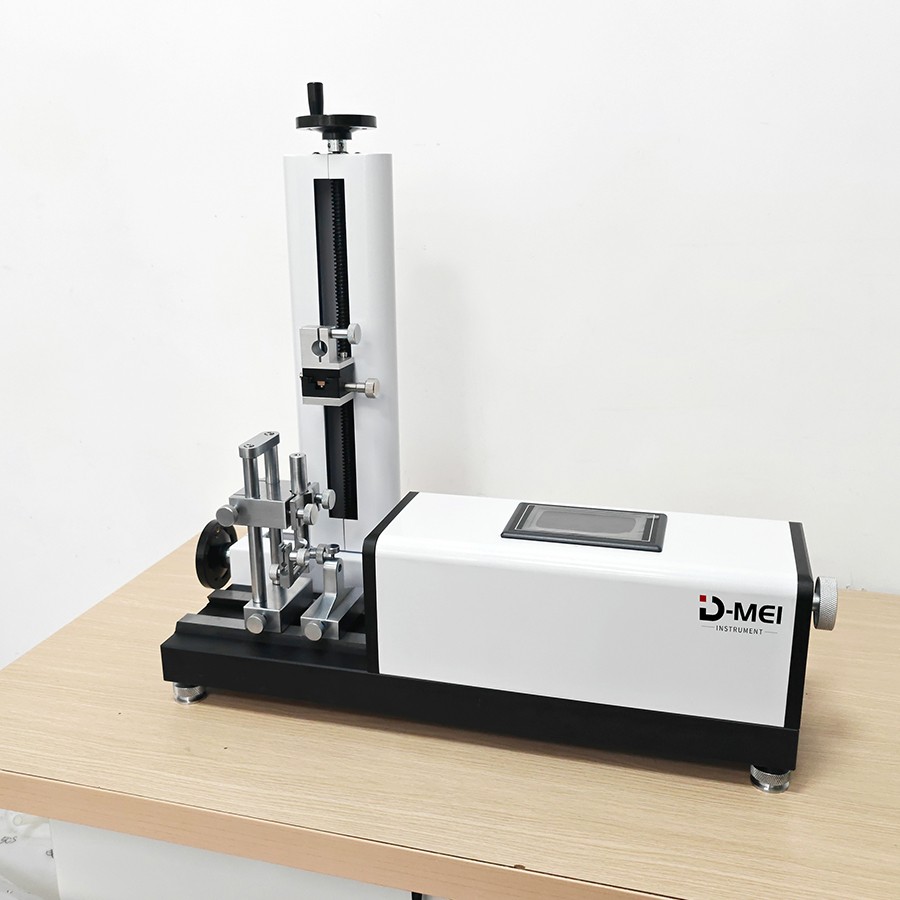

A．主机
光栅传感器及主控箱
可调CCD摄像装置
检定各类表的夹具
1. 表径为￠8mm的百分表、千分表夹具1套；
2. 表径为￠4、6、8mm的杠杆表、内径表夹具1套。
B．计算机软件系统：
1. 按全新国家检定规程全自动检定指示表、杠杆表、内径表和大量程百分表；
2. 全自动检定以上各类表的数显表；
3. 全自动检定以上各类表的英制表；
4. 自动检定机械式比较仪和扭簧式比较仪；
5. 具有半自动检定功能，用于检定表盘或刻度线有明显污损的指示表；
6. 在检定过程中，具有超差提示功能；
7. 自动处理检定数据并进行判定，自动对零位功能；
8. 可显示、打印历史记录，包括检定点误差数据的表格和曲线，规程中要求测量的各种示值误差，以及根据规程判定的检定结果；
9. 可按指示表类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；
10. 可从数据库中选定多条记录成批打印检定记录或者检定证书；
11. 可将检定数据输出到Word文档；
12. 具有备份和还原数据库功能。
C．其它附件
1. 铝合金机箱
2. 仪器配套线缆
【技术指标】
型号 | DY-SJ3000D |
测量表类 | 指示表、杠杆表、内径表、数显表及英制表等。 |
测量范围 | 0～50mm |
分 辨 率 | 0.1μm |
重 复 性 | 0.1μm |
显 示 | 480*272彩屏 |
位移功能 | 仪器液晶屏人机界面可编程并定位。 |
CCD摄像机 | USB3.0连接，优于1/20分格。 |
检定速度 | 0.5秒/点（带可调） |
检定方式：全自动 | 光栅自动运行并定位，仪器CCD自动读取被检表示值，实时显示误差表格和误差曲线。 |
检定方式：半自动 | 人工转动光栅，人工按键采样光栅示值 检定过程中检定软件上实时显示出误差数据及检定点位置。 |
示值误差 | 任意1mm误差≤0.6µm，任意2mm误差≤1.0µm，任意10mm，误差≤1.5µm，任意30mm误差≤2.0µm，全程误差≤3.0µm，回程误差≤0.5μm |
工作环境 | 20℃±5℃,相对湿度50%～70% |
电源 | AC 220V/50Hz |
重量 | 30Kg |
尺寸 | 450mm*250mm*400mm |
